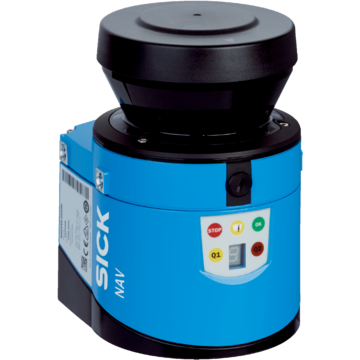

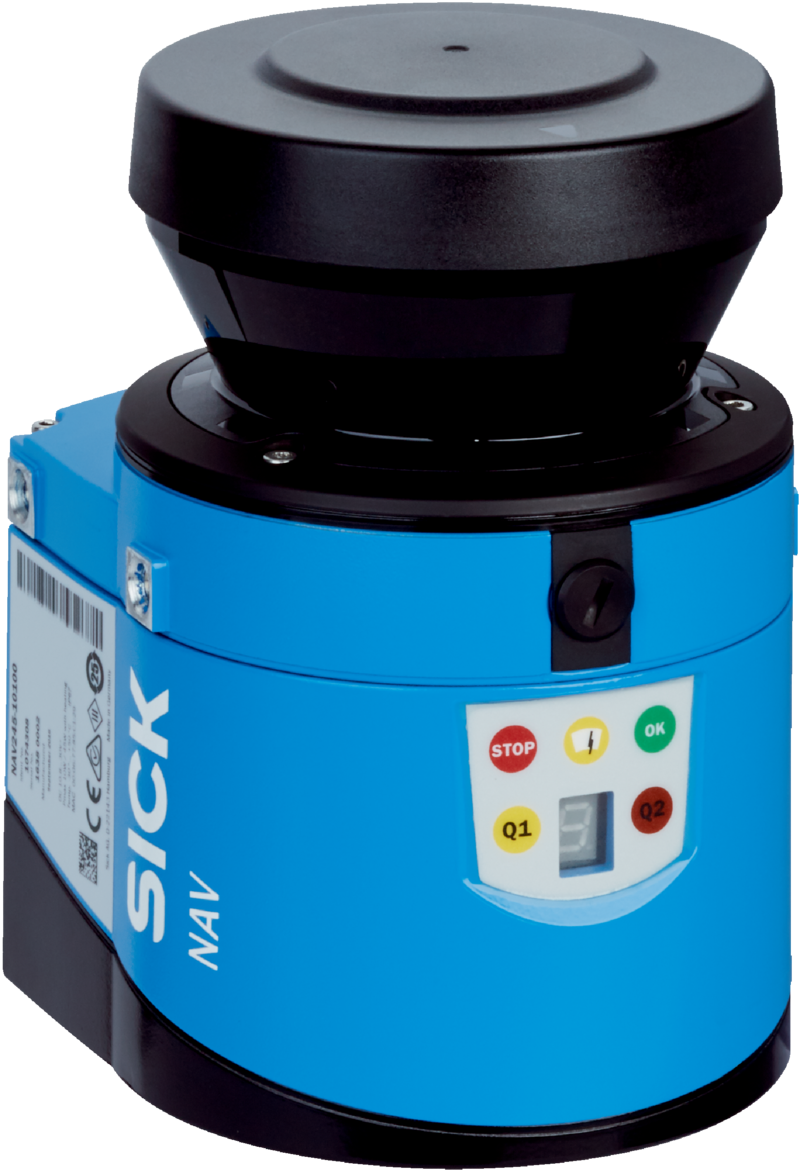

NAV245-10100 - 1074308
Czujnik LiDAR SICK do pracy na zewnątrz i wewnątrz, zasięg 0,5–50 m, IP67, kąt 270°, częstotliwość skanowania ?25 Hz, 4x M12, analiza pól, rozdzielczość kątowa 0,25°, ochrona przed pyłem i wodą.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, NAV2xx, NAV245-10100, Zakres pracy: 0,5 m ... 50 m, 30 m w przypadku zastosowania odbłyśników, Kąt otwarcia: 270°, Stopień ochrony: IP67, Kolor: Jasnoniebieski (RAL 5012), Typ przyłącza: 4 x Wtyk/gniazdo M12, Częstotliwość skanowania: ? 25 Hz
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Indoor | |
| Źródło światła | Dioda laserowa (905 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 270° | |
| Częstotliwość skanowania | ≥ 25 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,001°, w przypadku odbłyśników 0,25°, w przypadku danych surowych/danych konturów |
|
| Zakres pracy | 0,5 m ... 50 m (30 m w przypadku zastosowania odbłyśników) | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 18 m | |
| W przypadku współczynnika remisji 90% | 50 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 4 x Wtyk/gniazdo M12 | |
| Napięcie zasilające | 10,8 V DC ... 30 V DC | |
| Pobór mocy | Typ. 8 W, ogrzewaniem – standardowo 35 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP67 (EN 60529/A1 (2002-02)) | |
| Klasa ochrony | III (EN 61140 (2002-03)) | |
| Masa | 1,1 kg | |
| Wymiary (dł. x szer. x wys.) | 124,9 mm x 102 mm x 163 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Błąd systematyczny | Typ. ± 10 mm (RDI) Typ. ± 30 mm (Kontur) |
|
| Błąd statystyczny | Typ. 8 mm (RDI) Typ. 12 mm (Kontur) |
|
| Dryft temperaturowy | Typ. 0,1 mm/K | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu) | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 9,6 kBaud ... 115,2 kBaud | |
| Wskazania optyczne | 4 LED | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) | |
| Odporność na drgania | EN 60068-2-6 (1995-04) | |
| Temperatura otoczenia pracy | –30 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 85 %, bez kondensacji | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.426 kg | |
| Masa jednostkowa netto | 1.426 kg | |
| Jednostka objętości | 4914 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084365126 | |
