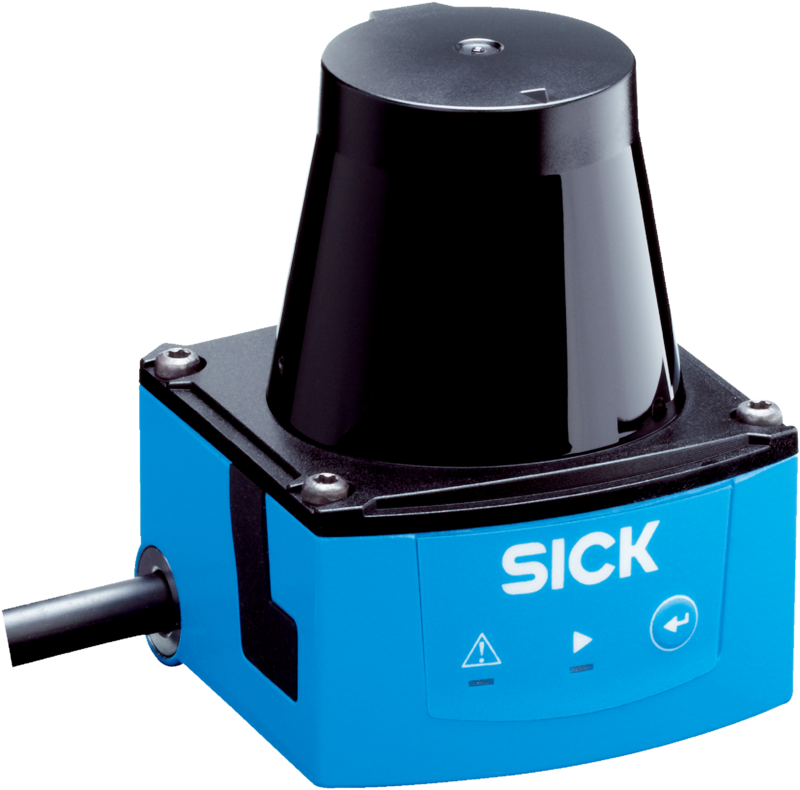

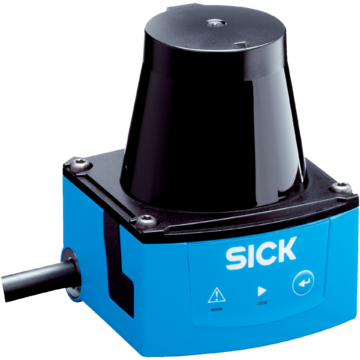

TIM320-1131000S02 - 1067919
LiDAR SICK do analizy pól, zakres 4?m, 16 trójpolowych zestawów, 3 wyjścia NPN, kąt otwarcia 270°, HDDM+, IP65, M12, rozdzielczość 1°, zasilanie 9–28?V DC, zastosowanie wewnątrz budynków.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, TiM, TIM320-1131000S02, Zintegrowana aplikacja: Analiza pól, Zasada pomiaru: HDDM+, Zakres pracy: 0,05 m ... 4 m, Liczba zestawów pól: 16, Stopień ochrony: IP65, Wyjścia dwustanowe: 3 (NPN, dodatkowo 1 x “Device Ready”), Typ przyłącza: 1 x 12-pinowy wtyk urządzenia M12 (0,8 m)
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Zasada pomiaru | HDDM+ | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 270° | |
| Częstotliwość skanowania | 15 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 1° | |
| Zakres pracy | 0,05 m ... 4 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 2 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x 12-pinowy wtyk urządzenia M12 (0,8 m) | |
| Napięcie zasilające | 9 V DC ... 28 V DC | |
| Pobór mocy | Typ. 4 W, 16 W przy 4 maks. obciążonych wyjściach cyfrowych | |
| Prąd wyjściowy | ≤ 100 mA | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-1) | |
| Masa | 150 g, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 79 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | 1 skanowanie, typ. 67 ms 2 skanowania, ≤ 134 ms |
|
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 40 mm | |
| Błąd statystyczny | 2) | |
| Zintegrowana aplikacja | Analiza pól | |
| Liczba zestawów pól | 16 potrójnych pól (48 pól, z tego 1 potrójny (3 elastyczne pola), konfigurowany bezpośrednio w skanerze) | |
| Liczba symultanicznych analiz | 1 (3 pola) | |
| Interfejsy | ||
| USB | ||
| Uwaga | Micro USB | |
| Funkcja | Interfejs serwisowy, Parametryzacja | |
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 4 | |
| Wyjścia | 3 (NPN, dodatkowo 1 x “Device Ready”) | |
| Czas opóźnienia | 67 ms ... 30.000 ms (konfigurowany) | |
| Czas postoju | 67 ms ... 600.052 ms (konfigurowany) | |
| Wskazania optyczne | 2 LEDs (ON, Stan załączania) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 4 % ... 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (EN 61000-6-2:2005) | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 250 Hz, 4,24 g RMS, 5 h | |
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś |
|
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Temperatura włączania | –10 °C ... +50 °C | |
| Zmiana temperatury | –10 °C ... +50 °C, 10 cykli | |
| Wilgoć/ciepło | +25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli | |
| Dopuszczalna względna wilgotność powietrza | ||
| Eksploatacja | ||
| Składowanie | ≤ 90 %, bez kondensacji (EN 60068-2-30:2005) | |
| Odporność na światło zewnętrzne | 80.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.418 kg | |
| Masa jednostkowa netto | 0.418 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084301353 | |
