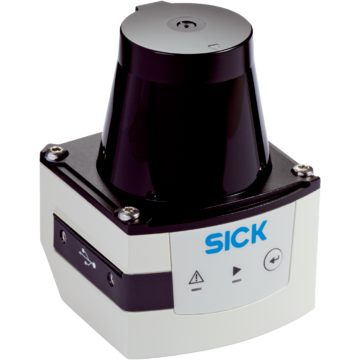

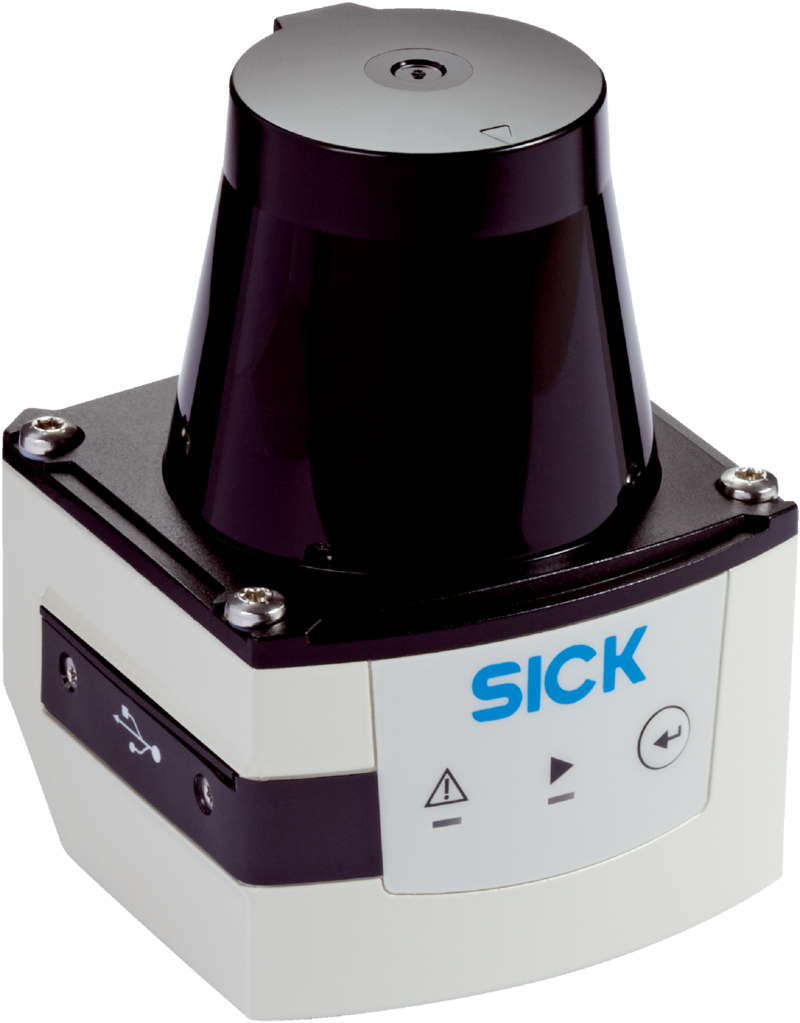

TIM571-9950101S01 - 1079742
LiDAR SICK z wyjściem danych, zakres 25?m, 1 wyjście PNP, rozdzielczość 0,33°, IP67, Ethernet/RJ45, HDDM, kąt otwarcia 270°, zasilanie 9–28?V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, TiM, TiM571-9950101S01, Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Zasada pomiaru: HDDM, Zakres pracy: 0,05 m ... 25 m, Stopień ochrony: IP67, Wyjścia dwustanowe: 1 (PNP, „SYNC”/„Device Ready”), Typ przyłącza: 1 x Przyłącze „Ethernet”, przewód z wtykiem RJ45 (1 m)1 x Przyłącze „zasilania/wyjścia synchronizacji”, przewód 5-żyłowy niezakończony wtykiem (1 m)1 x Gniazdo Micro USB, typ B
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Indoor | |
| Zasada pomiaru | HDDM | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 270° | |
| Częstotliwość skanowania | 15 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,33° | |
| Zakres pracy | 0,05 m ... 25 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 8 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Przyłącze „Ethernet”, przewód z wtykiem RJ45 (1 m) 1 x Przyłącze „zasilania/wyjścia synchronizacji”, przewód 5-żyłowy niezakończony wtykiem (1 m) 1 x Gniazdo Micro USB, typ B |
|
| Napięcie zasilające | 9 V DC ... 28 V DC | |
| Pobór mocy | Typ. 4 W | |
| Prąd wyjściowy | ≤ 100 mA | |
| Kolor obudowy | Szary (RAL 7032) | |
| Stopień ochrony | IP67, obowiązuje tylko w przypadku zamkniętej osłony z tworzywa sztucznego „interfejsu AUX” (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-1) | |
| Masa | 250 g, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 86 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | 1 skanowanie, typ. 67 ms 2 skanowania, ≤ 134 ms |
|
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 60 mm | |
| Błąd statystyczny | 2) 3) |
|
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych | |
| Interfejsy | ||
| USB | ||
| Uwaga | Micro USB | |
| Funkcja | Interfejs serwisowy, Parametryzacja | |
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 0 | |
| Wyjścia | 1 (PNP, „SYNC”/„Device Ready”) | |
| Wskazania optyczne | 2 LEDs (ON, „Device Ready”) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 4 % ... 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (EN 61000-6-2:2005) | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 250 Hz, 4,24 g RMS, 5 h | |
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś |
|
| Temperatura otoczenia pracy | –25 °C ... +50 °C | |
| Temperatura składowania | –40 °C ... +75 °C | |
| Zmiana temperatury | –25 °C ... +50 °C, 10 cykli | |
| Wilgoć/ciepło | +25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli | |
| Dopuszczalna względna wilgotność powietrza | ||
| Eksploatacja | ||
| Składowanie | ≤ 95 %, bez kondensacji (EN 60068-2-30:2005) | |
| Odporność na światło zewnętrzne | 80.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.404 kg | |
| Masa jednostkowa netto | 0.404 kg | |
| Jednostka objętości | 2930.77 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084384349 | |
