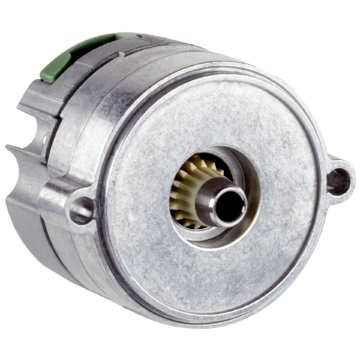

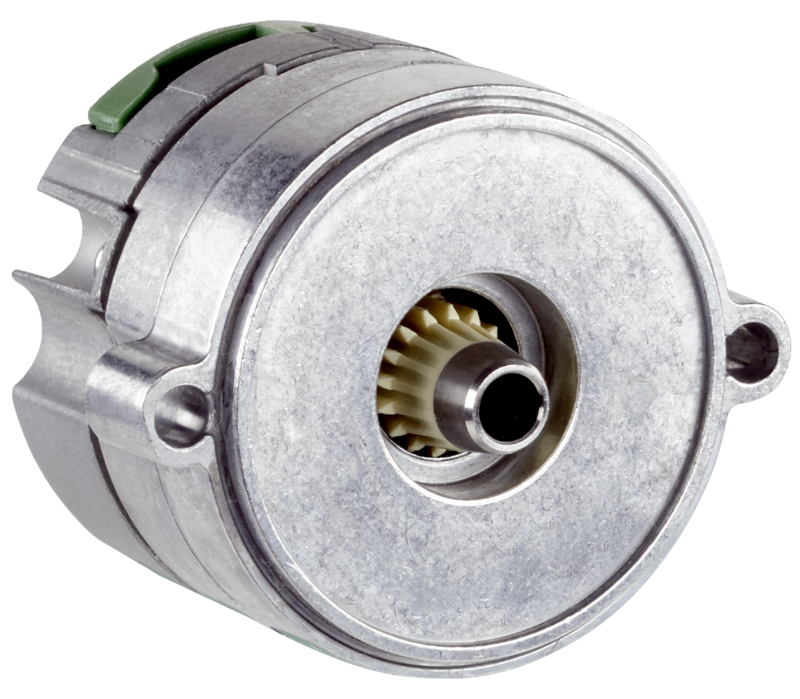

EEM37-2KF0A015A - 1067124

Enkoder bezpieczeństwa SICK, wersja absolutna wieloobrotowa, interfejs HIPERFACE DSL, rozdzielczość 15 bit, zasilanie 7–12 V, wyjście 4-piny, wałek stożkowy, zakres pracy –40°C...+115°C, poziom SIL 2/PL d.

Kod produktu: EEM37-2KF0A015A
Oznaczenie producenta: 1067124
Producent: SICK
Kategoria: Bezpieczne enkodery do serwonapędu

Dodaj do porównania

255,00 €

313,65 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Bezpieczne systemy sprzężenia zwrotnego, EES/EEM37-S, EEM37-2KF0A015A, Interfejs komunikacyjny: HIPERFACE DSL®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Montaż, Rozdzielczość na jeden obrót: 15 bit, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Wtyk, 4 piny, Zakres temperatury roboczej: –40 °C ... +115 °C, Zakres dostawy: Śruby montażowe M3 do obudowy enkodera nie wchodzą w zakres dostawy.

Cechy
<>Zakres dostawy</>		<>Śruby montażowe M3 do obudowy enkodera nie wchodzą w zakres dostawy.</>
Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508), SILCL3 (EN 62061)</>
<>Kategoria</>		<>3 (EN ISO 13849)</>
<>Systematyczna zgodność</>		<>SC 3 (IEC61508)</>
<>Szybkość testowania</>		<>24 h</>
<>Maksymalna częstość odczytu</>		<>216 µs</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>Podstawa funkcji bezpieczeństwa</>		<>Bezpieczna pozycja bezwzględna w systemie jednoobrotowym</>
<>Rozdzielczość zorientowana na bezpieczeństwo</>		<>Kanał 1 = 15 lub 17 bitów, kanał 2 = 15 lub 17 bitów</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>26 x 10^-9</>
<>T_M (okres użytkowania)</>		<>20 lat(a)</>
<>Dokładność zorientowana na bezpieczeństwo</>		<>1°</>
Wydajność
Pozycja
	<>Rozdzielczość na jeden obrót</>	<>15 bit</>
	<>Dokładność systemu</>	<>± 280 ″, położenie znamionowe, 25 °C, ustawienie filtra 21 kHz</> <>± 190 ″, Położenie znamionowe, 25°C, ustawienie filtra 1 kHz</>
	<>Szum sygnału (σ)</>	<>± 20 ″ (położenie znamionowe, 25 °C, ustawienie filtra 21 kHz)</>
	<>Liczba bezwzględnie rejestrowanych obrotów</>	<>4.096</>
	<>Dostępny zakres pamięci</>	<>8.192 Byte</>
	<>Krok pomiarowy na obrót</>	<>32.768</>
Interfejsy
<>Przebieg kodu</>		<>Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy)</>
<>Interfejs komunikacyjny</>		<>HIPERFACE DSL^®</>
<>Czas inicjalizacji</>		<>Max. 500 ms</>
<>Pomiar zewnętrznej rezystancji temperaturowej</>		<>Wartość 32-bitowa, bez znaku wartości (1 Ω) 0 ... 209.600 Ω</>
Instalacja elektryczna
<>Typ przyłącza</>		<>Wtyk, 4 piny</>
<>Napięcie zasilające</>		<>7 V ... 12 V</>
<>Czas włączenia – rampa napięcia</>		<>Maks. 180 ms</>
<>Pobór prądu</>		<>≤ 150 mA</>
Mechanika
<>Wykonanie wałka</>		<>Wałek stożkowy</>
<>Wymiary</>		<>Patrz rysunek wymiarowy</>
<>Pierścień centrujący</>		<>Standard 1,5 mm</>
<>Masa</>		<>≤ 0,1 kg</>
<>Moment bezwładności wirnika</>		<>1 gcm²</>
<>Prędkość obrotowa pracy</>		<>≤ 12.000 min⁻¹</>
<>Przyspieszenie kątowe</>		<>≤ 500.000 rad/s²</>
<>Dopuszczalny promieniowy przesuw wałka</>		<>± 0,15 mm</>
<>Dopuszczalny osiowy przesuw wałka</>		<>± 0,5 mm</>
Dane dotyczące otoczenia
<>Zakres temperatury roboczej</>		<>–40 °C ... +115 °C</>
<>Zakres temperatur przechowywania</>		<>–40 °C ... +120 °C, bez opakowania</>
<>Względna wilgotność powietrza/kondensacja wilgoci</>		<>85 %, Roszenie niedopuszczalne</>
<>Odporność na wstrząsy</>		<>100 g, 6 ms (wg EN 60068-2-27)</>
<>Zakres częstotliwości odporności na drgania</>		<>50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</>
<>EMC</>		<>Wg normy EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014</>
<>Stopień ochrony</>		<>IP30, przy zamkniętej pokrywie i podłączonym kontrawtyku (IEC 60529-1)</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270590</>
<>ECLASS 5.1.4</>		<>27270590</>
<>ECLASS 6.0</>		<>27270590</>
<>ECLASS 6.2</>		<>27270590</>
<>ECLASS 7.0</>		<>27270590</>
<>ECLASS 8.0</>		<>27270590</>
<>ECLASS 8.1</>		<>27270590</>
<>ECLASS 9.0</>		<>27270590</>
<>ECLASS 10.0</>		<>27273805</>
<>ECLASS 11.0</>		<>27273901</>
<>ECLASS 12.0</>		<>27273901</>
<>ETIM 5.0</>		<>EC001486</>
<>ETIM 6.0</>		<>EC001486</>
<>ETIM 7.0</>		<>EC001486</>
<>ETIM 8.0</>		<>EC001486</>
<>UNSPSC 16.0901</>		<>41112113</>
Dane dotyczące cła
Masa jednostkowa		56.000 g
Masa jednostkowa netto		56 g
Jednostka objętości		27 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084443169
