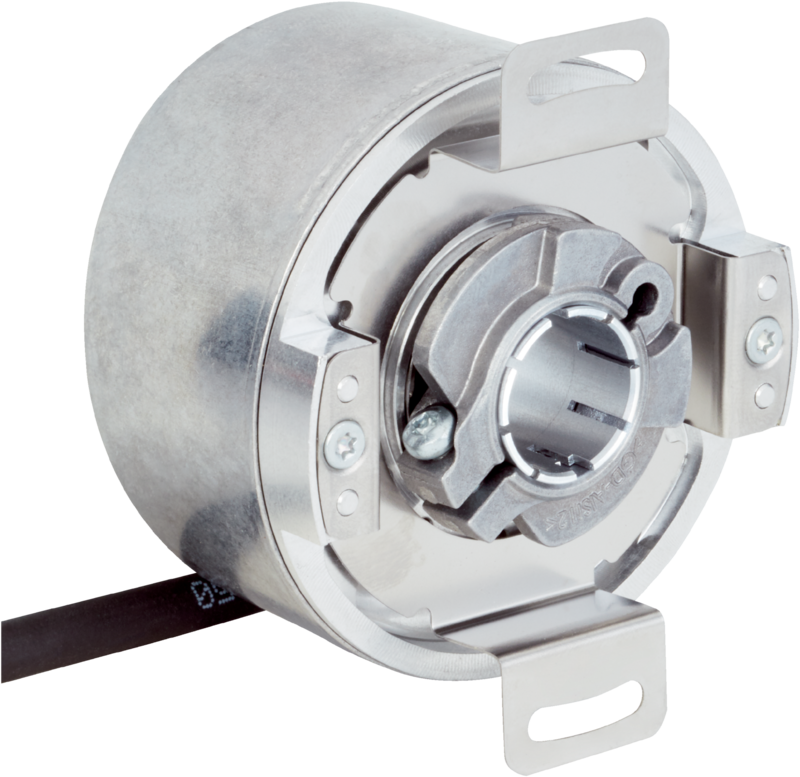

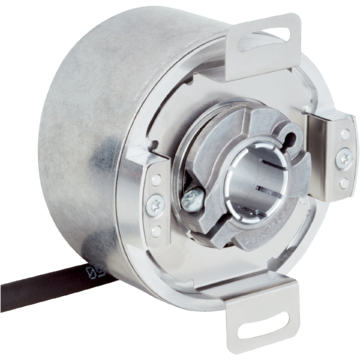

SFM60S-HPKB0K02 - 1081514
Wieloobrotowy enkoder bezpieczeństwa SICK, optyczny, interfejs HIPERFACE, wyjście sinus/cosinus 1024/obrót, przewód 1,5 m, IP65, temp. –30...+85°C, średnica otworu 15 mm, pamięć 1792 bajty, zasilanie 7–12 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, SFS/SFM60-S, SFM60S-HPKB0K02, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Wersja samodzielna, Liczba okresów Sinus/Cosinus na obrót: 1.024, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Przewód, 8 żył, uniwersalny, 1,5 m, Technologia: Optyczna, Zakres temperatury roboczej: –30 °C ... +85 °C, Zakres dostawy: Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy.
| Cechy | ||
|---|---|---|
| Zakres dostawy | Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy. | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (EN 62061) | |
| Kategoria | 3 (EN ISO 13849) | |
| Szybkość testowania | Niewymagane | |
| Maksymalna częstość odczytu | Ciągły (Sygnały analogowe) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,7 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| MTTFD (średni czas do niebezpiecznej awarii) | 230 lat(a) (EN ISO 13849) | |
| Dokładność zorientowana na bezpieczeństwo | ± 0,09°, przy zliczaniu prostopadłościanów | |
| Krok pomiarowy zorientowany na bezpieczeństwo | 0,09°, przy zliczaniu prostopadłościanów | |
| Wydajność | ||
| Liczba okresów Sinus/Cosinus na obrót | 1.024 | |
| Liczba bezwzględnie rejestrowanych obrotów | 4.096 | |
| Łączna liczba kroków | 134.217.728 | |
| Krok pomiarowy | 0,3 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów | |
| Nieliniowość różnicowa | Typ. ± 45 ″, Granice błędów analizy sygnałów Sinus/Cosinus, przy poluzowanym wsporniku antyrotacyjnym | |
| Nieliniowość różnicowa | ± 7 ″, Nieliniowość w jednym okresie Sinus/Cosinus | |
| Robocza prędkość obrotowa | ≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej | |
| Dostępny zakres pamięci | 1.792 Byte | |
| Dokładność systemu | ± 52 ″ | |
| Interfejsy | ||
| Kodowanie wartości bezwzględnej | Binarny | |
| Przebieg kodu | Rosnąco, Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE® | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 1,5 m | |
| Napięcie zasilające | 7 V DC ... 12 V DC | |
| Zalecane napięcie zasilające | 8 V DC | |
| Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus | ≤ 200 kHz | |
| Mechanika | ||
| Wykonanie wałka | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 15 mm | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Cynkowy odlew ciśnieniowy | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny (BEF-DS07XFX) | |
| Wymiary | Patrz rysunek wymiarowy | |
| Masa | ≤ 0,25 kg | |
| Moment bezwładności wirnika | 56 gcm² | |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Moment obrotowy roboczy | 0,6 Ncm (+20 °C) | |
| Moment rozruchowy | + 0,8 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm, ± 0,5 mm promieniowe, osiowe | |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm promieniowe ± 0,1 mm osiowe |
|
| Trwałość użytkowa łożysk kulkowych | 3,6 x 109 obrotów | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –30 °C ... +85 °C | |
| Zakres temperatur przechowywania | –40 °C ... +90 °C, bez opakowania | |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-6) | |
| Zakres częstotliwości odporności na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65, w stanie zamontowanym (IEC 60529) | |
| Wysokość eksploatacyjna (n.p.m.) | 2.000 m | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.373 kg | |
| Masa jednostkowa netto | 0.373 kg | |
| Jednostka objętości | 2096.1 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084543203 | |
