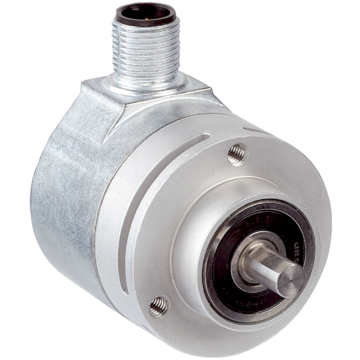

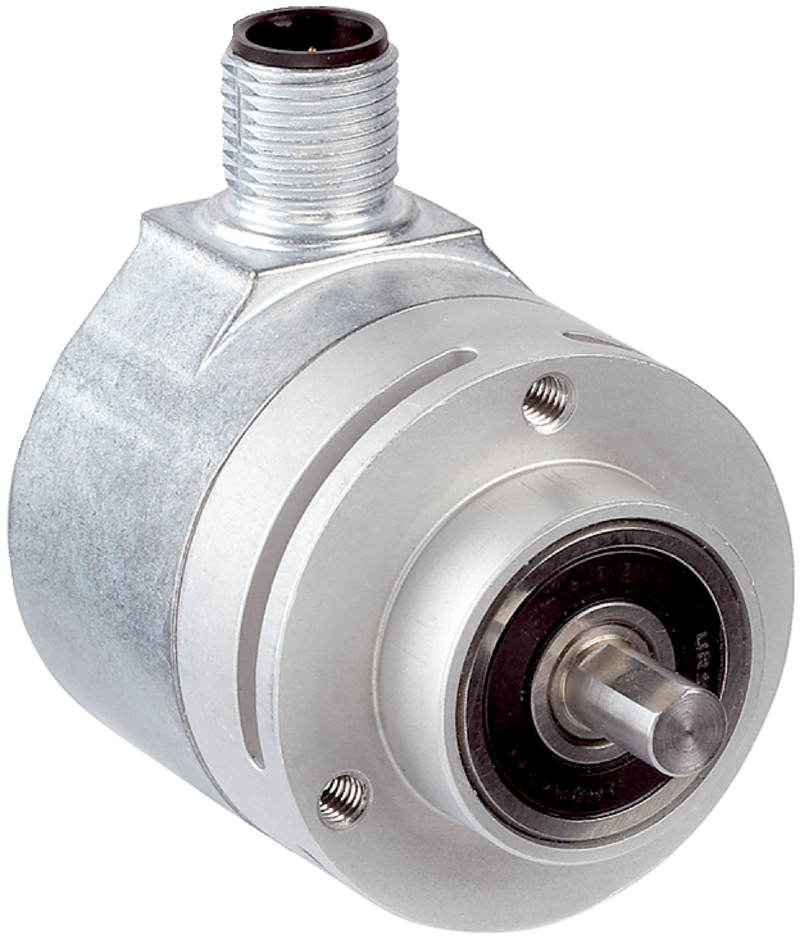

SKM36S-HVA0-K02 - 1036559

Enkoder bezpieczeństwa SICK HIPERFACE, wieloobrotowy, wersja samodzielna, wałek stożkowy, M12 8-pinów, 128 okresów na obrót, temperatura –20°C do +100°C, IP65, PL d, SIL 2.

Kod produktu: SKM36S-HVA0-K02
Oznaczenie producenta: 1036559
Producent: SICK
Kategoria: Bezpieczne enkodery do serwonapędu

Dodaj do porównania

374,00 €

460,02 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Bezpieczne systemy sprzężenia zwrotnego, SKS/SKM36-S, SKM36S-HVA0-K02, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Wersja samodzielna, Liczba okresów Sinus/Cosinus na obrót: 128, System zorientowany na bezpieczeństwo: tak, Wykonanie mechaniczne: Wałek stożkowy, Typ przyłącza: Wtyk, M12, 8 pinów, promieniowe, Technologia: Optyczna, Zakres temperatury roboczej: –20 °C ... +100 °C

Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508), SILCL2 (IEC 62061)</>
<>Kategoria</>		<>3 (EN ISO 13849)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>1,30 x 10^-8</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
Wydajność
<>Liczba okresów Sinus/Cosinus na obrót</>		<>128</>
<>Liczba bezwzględnie rejestrowanych obrotów</>		<>4.096</>
<>Łączna liczba kroków</>		<>16.777.216</>
<>Krok pomiarowy</>		<>2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów</>
<>Nieliniowość różnicowa</>		<>± 120 ″, Granice błędów analizy sygnałów Sinus/Cosinus</>
<>Robocza prędkość obrotowa</>		<>≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej</>
<>Dostępny zakres pamięci</>		<>1.792 Byte</>
<>Dokładność systemu</>		<>± 120 ″</>
Interfejsy
<>Kodowanie wartości bezwzględnej</>		<>Binarny</>
<>Przebieg kodu</>		<>Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy)</>
<>Interfejs komunikacyjny</>		<>HIPERFACE^®</>
Instalacja elektryczna
<>Typ przyłącza</>		<>Wtyk, M12, 8 pinów, promieniowe</>
<>Napięcie zasilające</>		<>7 V DC ... 12 V DC</>
<>Zalecane napięcie zasilające</>		<>8 V DC</>
<>Pobór prądu</>		<>60 mA</>
<>Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus</>		<>≤ 65 kHz</>
Mechanika
<>Wykonanie wałka</>		<>Wałek</>
<>Rodzaj kołnierza/wspornik antyrotacyjny</>		<>Wspornik antyrotacyjny</>
<>Wymiary</>		<>Patrz rysunek wymiarowy</>
<>Masa</>		<>0,07 kg</>
<>Moment bezwładności wirnika</>		<>6 gcm²</>
<>Prędkość obrotowa pracy</>		<>6.000 min⁻¹</>
<>Przyspieszenie kątowe</>		<>≤ 500.000 rad/s²</>
<>Moment obrotowy roboczy</>		<>0,6 Ncm</>
<>Moment rozruchowy</>		<>0,9 Ncm</>
<>Dopuszczalne obciążenie wałka</>		<>10 N (promieniowe)</> <>5 N (osiowe)</>
<>Trwałość użytkowa łożysk kulkowych</>		<>2,0 x 10^9 obrotów</>
Dane dotyczące otoczenia
<>Zakres temperatury roboczej</>		<>–20 °C ... +100 °C</>
<>Zakres temperatur przechowywania</>		<>–40 °C ... +125 °C, bez opakowania</>
<>Względna wilgotność powietrza/kondensacja wilgoci</>		<>90 %, Roszenie niedopuszczalne</>
<>Odporność na wstrząsy</>		<>100 g, 6 ms (EN 60068-2-27)</>
<>Zakres częstotliwości odporności na drgania</>		<>50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</>
<>EMC</>		<>Wg EN 61000-6-2 i EN 61000-6-3</>
<>Stopień ochrony</>		<>IP65, przy podłączonym kontrawtyku (IEC 60529)</>
<>Wysokość eksploatacyjna (n.p.m.)</>		<>2.000 m</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat cULus</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270590</>
<>ECLASS 5.1.4</>		<>27270590</>
<>ECLASS 6.0</>		<>27270590</>
<>ECLASS 6.2</>		<>27270590</>
<>ECLASS 7.0</>		<>27270590</>
<>ECLASS 8.0</>		<>27270590</>
<>ECLASS 8.1</>		<>27270590</>
<>ECLASS 9.0</>		<>27270590</>
<>ECLASS 10.0</>		<>27273805</>
<>ECLASS 11.0</>		<>27273901</>
<>ECLASS 12.0</>		<>27273901</>
<>ETIM 5.0</>		<>EC001486</>
<>ETIM 6.0</>		<>EC001486</>
<>ETIM 7.0</>		<>EC001486</>
<>ETIM 8.0</>		<>EC001486</>
<>UNSPSC 16.0901</>		<>41112113</>
Dane dotyczące cła
Masa jednostkowa		0.214 kg
Masa jednostkowa netto		0.214 kg
Jednostka objętości		1468.656 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084296727
