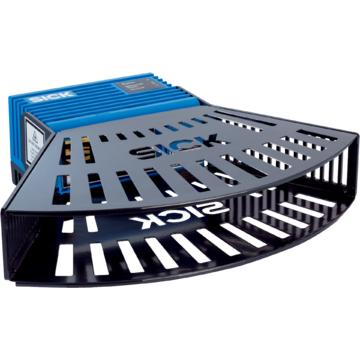

LMS4124R-13000S01 - 1116198

Skaner LiDAR SICK do aplikacji indoor, zasięg 0,5–5,5 m, kąt 70°, IP65, częstotliwość 600 Hz, wyjścia cyfrowe, dokładność ±1 mm, wyświetlacz LED.

Kod produktu: LMS4124R-13000S01
Oznaczenie producenta: 1116198
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

6 853,00 €

8 429,19 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Czujniki LiDAR, LMS4000, LMS4124R-13000S01, Zakres pracy: 0,5 m ... 5,5 m, Kąt otwarcia: 70°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Typ przyłącza: 1 x M12, wtyk 5-pinowy (Power + I/O + Sync)1 x M12, 8-pinowe złącze żeńskie (Ethernet)1 x M12, gniazdo 5-pinowe (Encoder + I/O), Częstotliwość skanowania: 600 Hz

Cechy
<>Obszar zastosowań</>		<>Indoor</>
<>Okno odczytu</>		<>Po stronie czołowej</>
<>Źródło światła</>		<>Widzialne światło czerwone (660 nm)</>
<>Klasa lasera</>		<>2 (IEC 60825-1:2014, EN 60825-1:2014)</>
Kąt otwarcia
	<>Poziomo</>	<>70°</>
<>Częstotliwość skanowania</>		<>600 Hz</>
Rozdzielczość kątowa
	<>Poziomo</>	<>0,0833°</>
<>Zakres pracy</>		<>0,5 m ... 5,5 m</>
Zasięg
	<>Przy remisji 2%</>	<>3 m</>
	<>Przy remisji 3,5%</>	<>3 m</>
	<>W przypadku współczynnika remisji 10%</>	<>4 m</>
Mechanika/elektryka
<>Typ przyłącza</>		<>1 x M12, wtyk 5-pinowy (Power + I/O + Sync)</> <>1 x M12, 8-pinowe złącze żeńskie (Ethernet)</> <>1 x M12, gniazdo 5-pinowe (Encoder + I/O)</>
<>Napięcie zasilające</>		<>24 V DC, ± 25 %</>
<>Pobór mocy</>		<>≤ 16 W, faza rozruchu maks. 29 W</>
<>Prąd wyjściowy</>		<>≤ 100 mA</>
<>Materiał obudowy</>		<>Odlew ciśnieniowy ze stopu aluminium</>
<>Kolor obudowy</>		<>Jasnoniebieski (RAL 5012)</>
<>Stopień ochrony</>		<>IP65</>
<>Klasa ochrony</>		<>III</>
<>Bezpieczeństwo elektryczne</>		<>IEC 61010-1:2011</>
<>Masa</>		<>3,7 kg</>
<>Wymiary (dł. x szer. x wys.)</>		<>397 mm x 370 mm x 107 mm</>
<>MTBF</>		<>80 lat(a)</>
Charakterystyka bezpieczeństwa technicznego
<>MTTF_D</>		<>> 100 lat(a)</>
Wydajność
<>Częstotliwość skanowania/odświeżania</>		<>504.600 punktów pomiarowych/s</>
<>Czas odpowiedzi</>		<>≥ 4,8 ms</>
<>Wykrywane kształty obiektów</>		<>Niemal dowolny</>
<>Błąd systematyczny</>		<>± 1 mm (0,7 m ... 3 m)</> <>± 4 mm (0,5 m ... 0,7 m; 3 m ... 5,5 m)</>
<>Błąd statystyczny</>		<>1,5 mm (0,7 m ... 3 m)</> <>9 mm (0,5 m ... 0,7 m; 3 m ... 5,5 m)</>
<>Zintegrowana aplikacja</>		<>Wyprowadzanie danych pomiarowych</>
<>Filtr</>		<>Filtr prostokątny</> <>Filtr krawędziowy</> <>Filtr mediany</> <>Kompensacja połysku</> <>Filtr wartości średniej</>
Interfejsy
Ethernet
	<>Funkcja</>	<>Wyprowadzenie danych pomiarowych (odległość, RSSI, kąt)</>
	<>Prędkość przesyłania danych</>	<>100 Mbit/s ... 1.000 Mbit/s, Półdupleks/pełny dupleks</>
<>Wejścia dwustanowe</>		<>2</>
<>Encodereingänge</>		<>2 (faza A, faza B)</>
<>Wyjścia dwustanowe</>		<>3</>
<>Synchronisationseingänge/-ausgänge</>		<>1 (Master / Slave)</>
<>Wskazania optyczne</>		<>4 LEDs</>
<>Program konfiguracyjny</>		<>SOPAS ET</>
<>Maksymalna częstotliwość enkodera</>		<>Max. 50 kHz</>
Dane dotyczące otoczenia
<>Remisja obiektu</>		<>2 % ... 200 %</>
<>Kompatybilność elektromagnetyczna (EMC)</>		<>EN 61000-6-3:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010</>
<>Odporność na drgania</>		<>EN 60068-2-6:2007</>
<>Odporność na wstrząsy</>		<>EN 60068-2-27:2008</>
<>Temperatura otoczenia pracy</>		<>–10 °C ... +50 °C</>
<>Temperatura składowania</>		<>–20 °C ... +70 °C</>
<>Dopuszczalna względna wilgotność powietrza</>		<>≤ 90 %, bez kondensacji</>
<>Odporność na światło zewnętrzne</>		<>2.000 lx</>
Ogólne wskazówki
<>Wskazówka dotycząca stosowania</>		<>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> <>Jeśli nastąpi spadek poniżej lub przekroczenie zakresu roboczego, przypadkowe punkty pomiarowe są rzutowane na odnośne obszary kątowe, pomimo iż nie znajdują się tam obiekty. Osłona przed promieniowaniem jako ograniczenie detekcji ma za zadanie zapobiegać temu efektowi.</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270990</>
<>ECLASS 5.1.4</>		<>27270990</>
<>ECLASS 6.0</>		<>27270913</>
<>ECLASS 6.2</>		<>27270913</>
<>ECLASS 7.0</>		<>27270913</>
<>ECLASS 8.0</>		<>27270913</>
<>ECLASS 8.1</>		<>27270913</>
<>ECLASS 9.0</>		<>27270913</>
<>ECLASS 10.0</>		<>27270913</>
<>ECLASS 11.0</>		<>27270913</>
<>ECLASS 12.0</>		<>27270913</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>41111615</>
Dane dotyczące cła
Masa jednostkowa		4.605 kg
Masa jednostkowa netto		4.605 kg
Jednostka objętości		44180 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084495991
